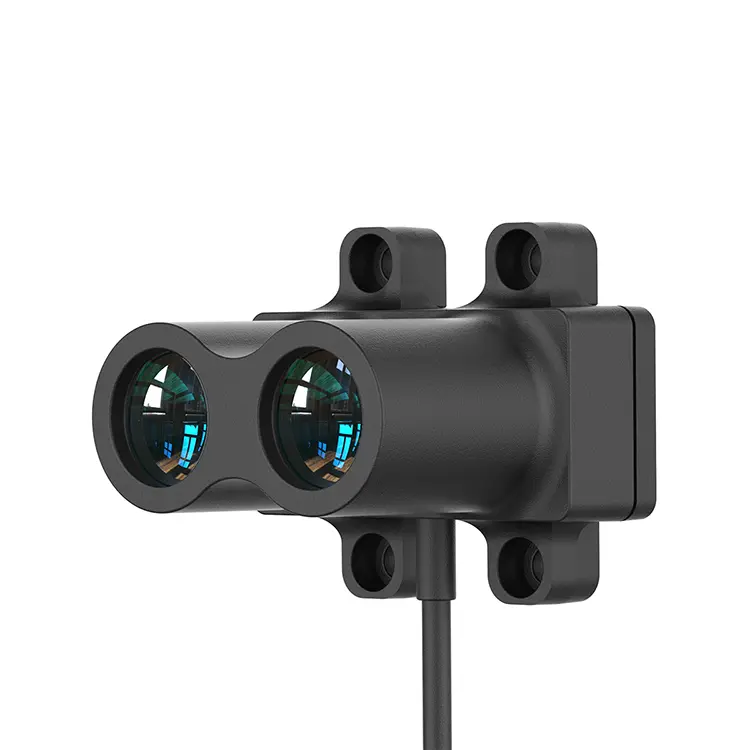

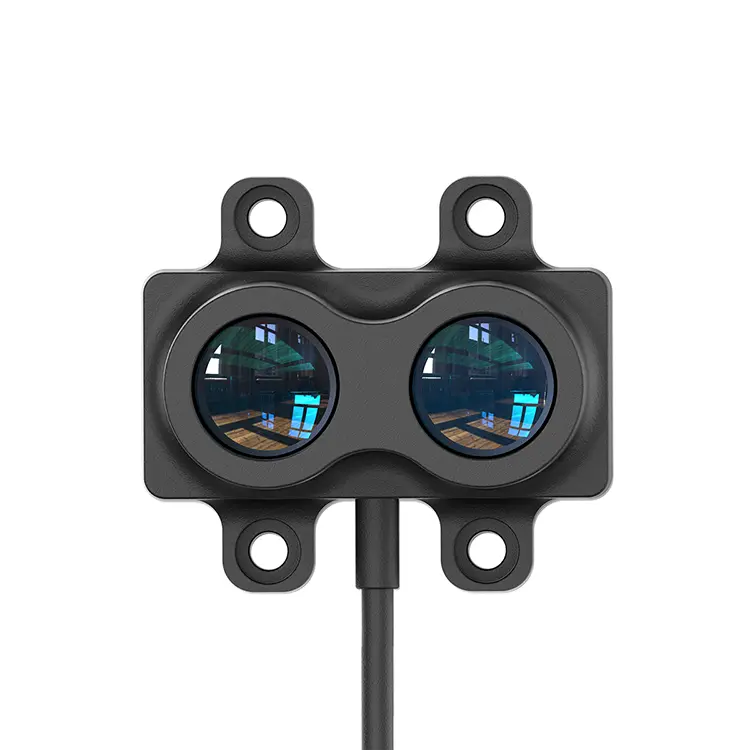

STA-LR-B60M TOF Laser Ranging Radar Sensor adalah sensor radar laser jarak jauh yang kos efektif yang telah dinaik taraf dan dioptimumkan secara signifikan berdasarkan detof. Julatnya boleh mencapai sehingga 60m, dengan sistem optik yang lebih cekap dan reka bentuk litar yang dioptimumkan. Semasa memastikan prestasi yang lebih tinggi, ia juga mempamerkan prestasi yang sangat baik di tempat buta dan penggunaan kuasa. Dengan peningkatan dan pengoptimuman algoritma, prestasi ralat dalam persekitaran yang berbeza juga telah meningkat dengan ketara.
Kanta radar laser tinggi STA-LR-B60 mengadopsi kanta kaca bersalut untuk meningkatkan transmisi, mencapai jarak yang lebih jelas, dan mempunyai kekerasan kaca yang lebih tinggi, rintangan calar, rintangan kakisan, dan hayat perkhidmatan yang dilanjutkan. Dibina dalam pampasan suhu membolehkan pengukuran yang tepat pada julat suhu operasi yang luas -40 ° C hingga+70 ° C. Ia boleh digunakan secara meluas dalam bidang seperti kawalan ketinggian kenderaan udara tanpa pemandu, pengangkutan pintar, tempat letak kereta pintar, dan pertanian pintar.
| Model Produk | STA-LR-B60 | |
| Prestasi produk | Julat mengukur | 60m@90%; 24m@10% |
| Kekerapan pengukuran | 1-2000Hz | |
| kebolehulangan | ＜ 3cm (@＞ 50%), ＜ 5cm (@15%-50%), 7cm (@＜ 15%) | |
| Ketepatan Julat | ± 5cm (≤24m), ± 0.5%(＞ 24m) | |
| Resolusi pelbagai | 1cm | |
| Kelas perlindungan | IP65 | |
| Rintangan kepada cahaya ambien | 100KLUX | |
| Parameter optik | Sudut medan | 39mard (2.2 °） |
| Sudut penyimpangan rasuk laser | 9mard (0.5 °） | |
| Panjang gelombang laser | 905nm | |
| Keselamatan Mata | Kelas I (IEC 60825 - 1: 2014) | |
| Komunikasi antara muka |
Antara muka komunikasi | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
| Antara muka mekanikal | Terminal XH-4P (XHP-4) Penyambung kabel BMW Terminal tiub (E0508) |
|
| Mekanikal parameter elektrik |
Voltan bekalan | 5V, 12-28V |
| Penggunaan kuasa maksimum | ＜ 250mw | |
| yang lain | Dimensi keseluruhan | 40*40*45mm |
| Suhu operasi | -40 ℃ -70 ℃ | |
| berat | 35g | |
| Panjang garis | 40cm | |
| Nota: Ketepatan pelbagai, resolusi pelbagai, ketepatan pengulangan, dan lain -lain semua diuji di dalam di bawah syarat 25 ℃ refleksi meresap (90% refleksi). Perubahan dalam keadaan boleh menyebabkan variasi hasil pengukuran. | ||
Radar laser ketepatan tinggi LR siri mempunyai 11 antara muka dan 3 penyambung untuk dipilih.
11 jenis antara muka
● Kategori Komunikasi: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Kelas analog: PWM/4-20mA
● Jenis Tukar: I0 (3. 3V)/I0 (NPN)/IO (PNP)

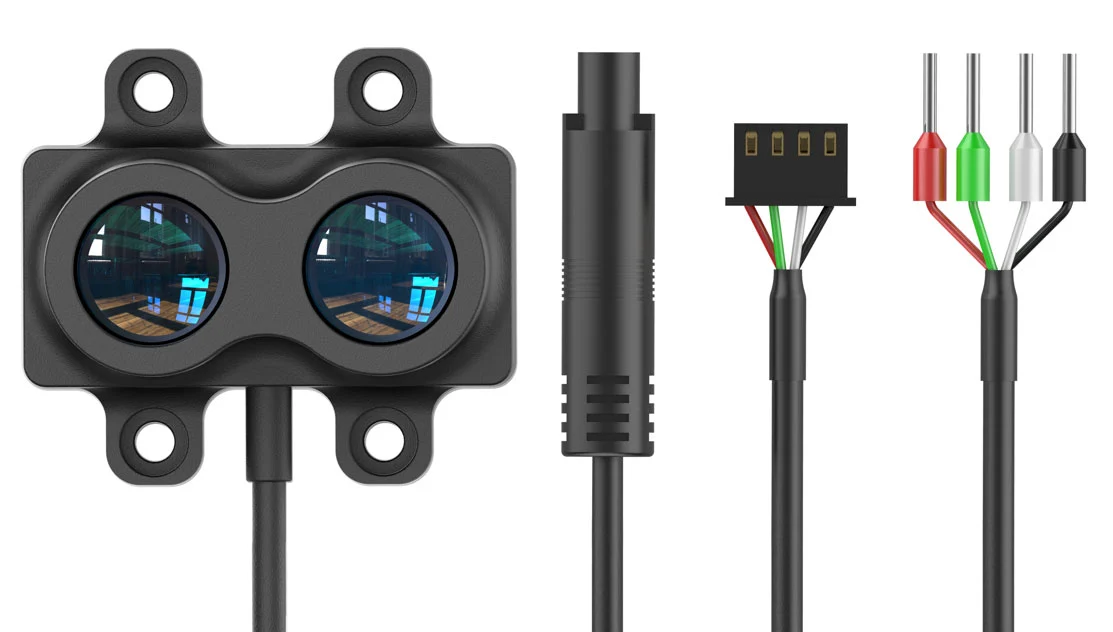

3 jenis penyambung
● Penyambung XH-4P (lalai): Penyambung yang digunakan secara meluas oleh jurutera elektronik.
● Penyambung kabel BMW (disesuaikan): IP67 Dustproof dan kalis air pada penyambung, mudah dipasang dan dicabut.
● Terminal tiub (Model: E0508): Jenis terminal pendawaian yang digunakan secara meluas dalam peralatan automasi.

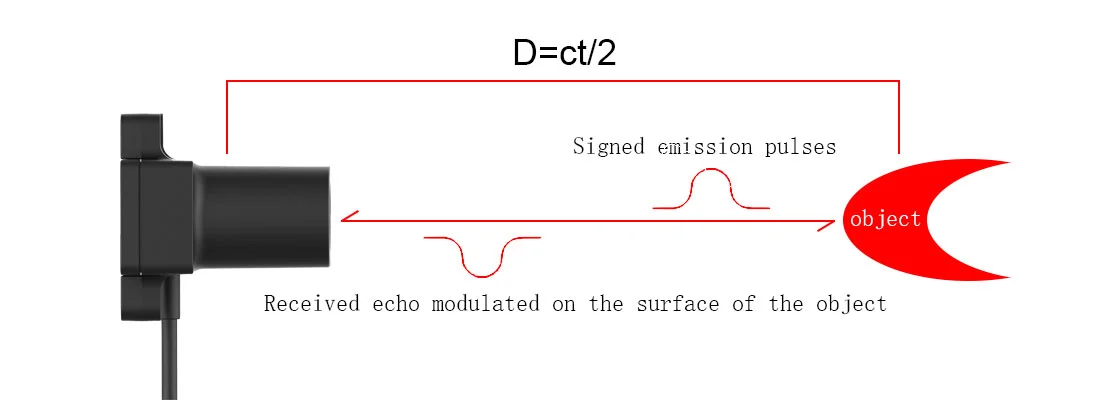

Radar laser siri LR menggunakan teknologi detof yang lebih baik, yang mewarisi kelebihan kaedah TOF nadi tradisional sambil menggabungkan dengan tandatangan kilang pra, menjadikan ketepatan dan kelajuan keseimbangan siri LRXX, dan melaksanakan di luar rumah.
Untuk maklumat lanjut tentang produk kami, sila hubungi Jioptik.
