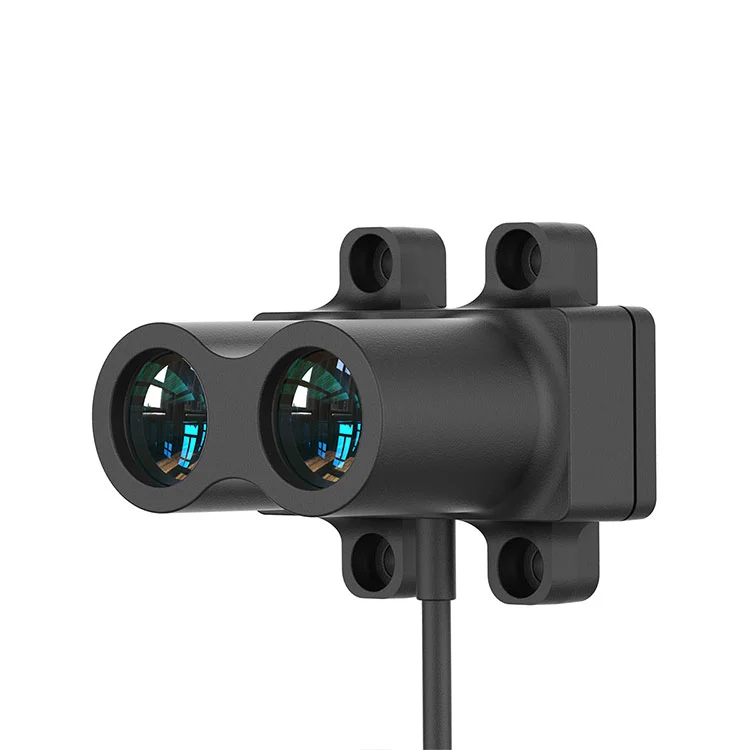

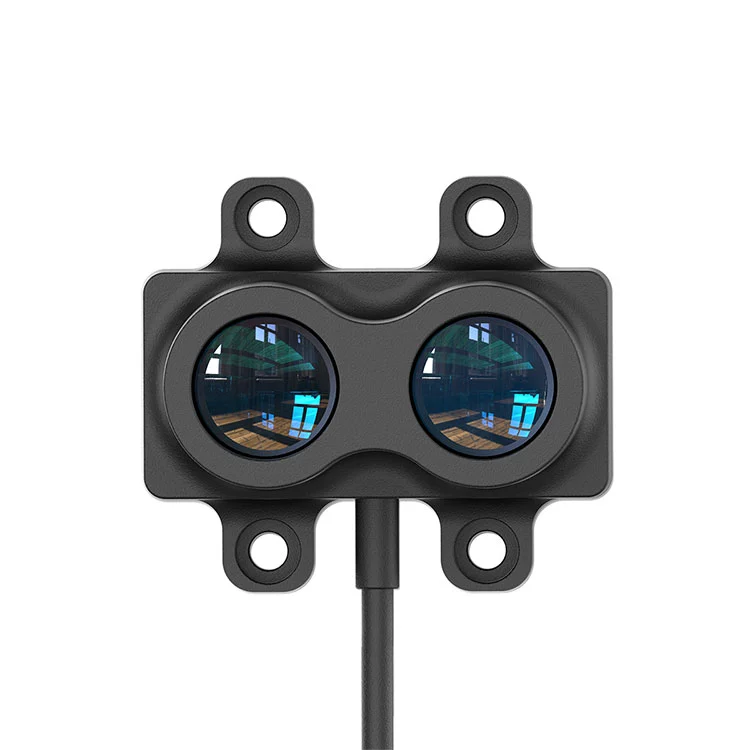

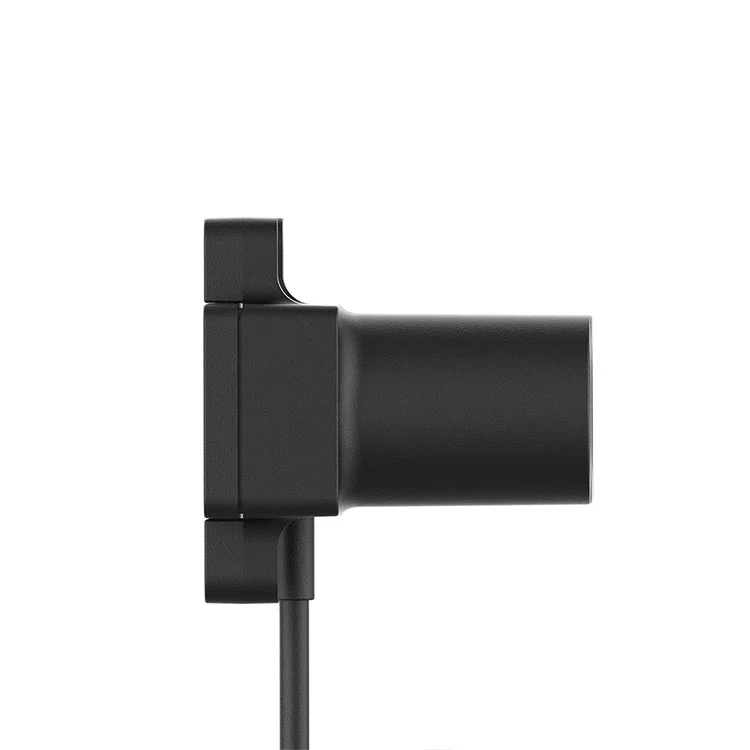

Siri STA-LR TOF Laser Ranging Radar Sensor mengamalkan prinsip TOF denyut nadi yang inovatif, yang dapat mencapai tahap yang cepat dan stabil dalam 5 julat (20/40/60/120/180 meter), dan mengawal ketepatan dalam ± d * 0.5% (90% reflektif) pengukuran.
Siri STA-LR Laser High-Precision Ranging Radar Lens mengamalkan kanta kaca bersalut untuk meningkatkan transmisi, mencapai jarak yang lebih jelas, dan mempunyai kekerasan kaca yang lebih tinggi, rintangan gores, rintangan kakisan, dan hayat perkhidmatan yang dilanjutkan. Dibina dalam pampasan suhu membolehkan pengukuran yang tepat pada julat suhu operasi yang luas -40 ° C hingga+70 ° C. Ia boleh digunakan secara meluas dalam bidang seperti kawalan ketinggian kenderaan udara tanpa pemandu, pengangkutan pintar, tempat letak kereta pintar, dan pertanian pintar.
| Model Produk | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Prestasi produk | Julat mengukur | 20m@90% 7m@10% |
40m@90% 15m@10% |
60m@90% 24m@10% |
120m@90% 45m@10% |
180m@90% 60m@10% |
| Kekerapan pengukuran | 1-2000Hz | |||||
| kebolehulangan | ＜ 3cm (@＞ 50%), ＜ 5cm (@15%-50%), 7cm (@＜ 15%) | |||||
| Ketepatan Julat | ± 3cm (≤6m), ± 0.5%(＞ 6m) | ± 5cm (≤15m), ± 0.5%(＞ 15m) | ± 5cm (≤24m), ± 0.5%(＞ 24m) | ± 5cm (≤40m), ± 0.5%(＞ 40m) | ||
| Resolusi pelbagai | 1cm | |||||
| Kelas perlindungan | IP65 | |||||
| Rintangan kepada cahaya ambien | 100KLUX | |||||
| Parameter optik | Sudut medan | 47mard (2.7 °） | 39mard (2.2 °） | |||
| Sudut penyimpangan rasuk laser | 34mard (1.9 °） | 3mard (0.17 °） | 9mard (0.5 °） | |||
| Panjang gelombang laser | 850nm | 905nm | ||||
| Keselamatan Mata | Kelas I (IEC 60825 - 1: 2014) | |||||
| Komunikasi antara muka |
Antara muka komunikasi | LVTTL/RS485/I/IIC | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20mA/IO (NPN)/IO (PNP)/IO (3.3V) |
|||
| Antara muka mekanikal | Terminal XH-4P (XHP-4) Penyambung kabel BMW Terminal tiub (E0508) |
|||||
| Mekanikal parameter elektrik |
Voltan bekalan | 5v | 5V, 12-28V | |||
| Penggunaan kuasa maksimum | ＜ 160mw | ＜ 200mw | ＜ 250mw | |||
| yang lain | Dimensi keseluruhan | 30*30*34mm | 40*40*45mm | |||
| Suhu operasi | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| berat | 20g | 35g | ||||
| Panjang garis | 35cm | 40cm | ||||
| Nota: Ketepatan pelbagai, resolusi pelbagai, ketepatan pengulangan, dan lain -lain semua diuji di dalam di bawah syarat 25 ℃ refleksi meresap (90% refleksi). Perubahan dalam keadaan boleh menyebabkan variasi hasil pengukuran. | ||||||
Radar laser ketepatan tinggi LR siri mempunyai 11 antara muka dan 3 penyambung untuk dipilih.
11 jenis antara muka
● Kategori Komunikasi: LVTTL/TTL/IIC/CAN/RS232/RS485 (MODBUS)
● Kelas analog: PWM/4-20mA
● Jenis Tukar: I0 (3. 3V)/I0 (NPN)/IO (PNP)

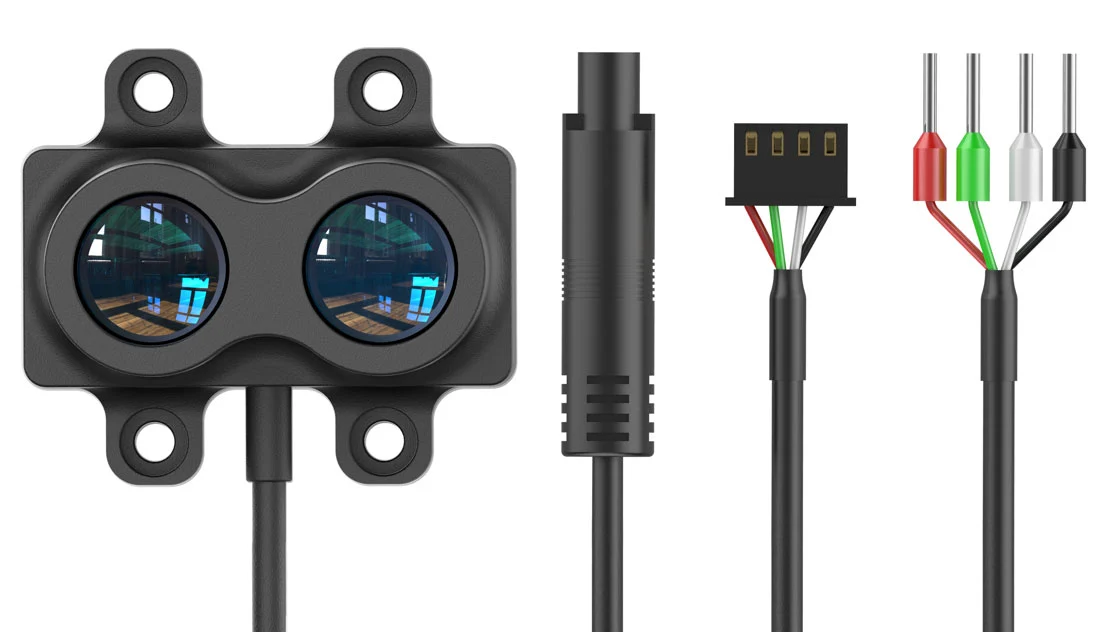

3 jenis penyambung
● Penyambung XH-4P (lalai): Penyambung yang digunakan secara meluas oleh jurutera elektronik.
● Penyambung kabel BMW (disesuaikan): IP67 Dustproof dan kalis air pada penyambung, mudah dipasang dan dicabut.
● Terminal tiub (Model: E0508): Jenis terminal pendawaian yang digunakan secara meluas dalam peralatan automasi.

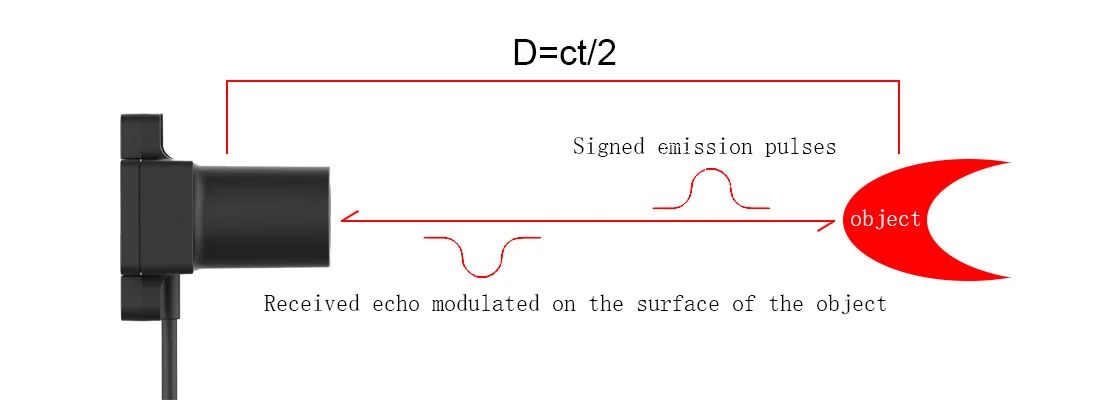

Radar laser siri LR menggunakan teknologi detof yang lebih baik, yang mewarisi kelebihan kaedah TOF nadi tradisional sambil menggabungkan dengan tandatangan kilang pra, menjadikan ketepatan dan kelajuan keseimbangan siri LRXX, dan melaksanakan di luar rumah.
Untuk maklumat lanjut tentang produk kami, sila hubungi Jioptik.
